Высокоточный монтаж оборудования или металлических конструкций – это процесс установки оборудования на проектный уровень с созданием жесткого элемента, передающего нагрузку на фундамент.

Установка, выравнивание и закрепление различного оборудования и конструкций на фундаментах являются важнейшими этапами монтажа. От того, насколько качественно выполнены работы на этих этапах, во многом зависит работоспособность, точность и качество работы оборудования и долговечность конструкции.

Для выполнения подливки подойдет не любой строительный раствор. Материал должен обладать рядом определенных свойств, которыми обладают специальные смеси.

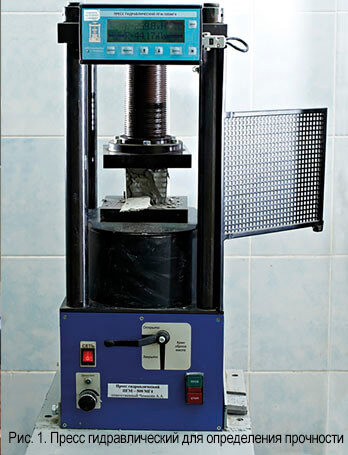

Высокая прочность смеси в ранние сроки является одним из таких свойств. Благодаря быстрому набору прочности можно продолжать дальнейший монтаж оборудования с передачей нагрузки на основание. И как следствие, значительно сокращается время, затрачиваемое на проведение работ.

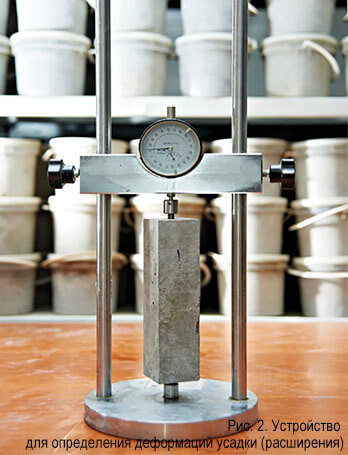

Другое свойство, играющее ключевую роль при выборе раствора для монтажа оборудования – отсутствие усадки. Именно деформации (усадка и расширение) раствора влияют на образование зазора между подливочным материалом и оборудованием. Безусадочный раствор снижает возможность появления дополнительных вибраций и неравномерное распределение нагрузки на фундамент.

Подвижность растворной смеси ещё один показатель, на который важно обратить внимание при выборе материала. При выполнении заливки не должны образовываться пустоты без использования дополнительного оборудования для уплотнения смесей.

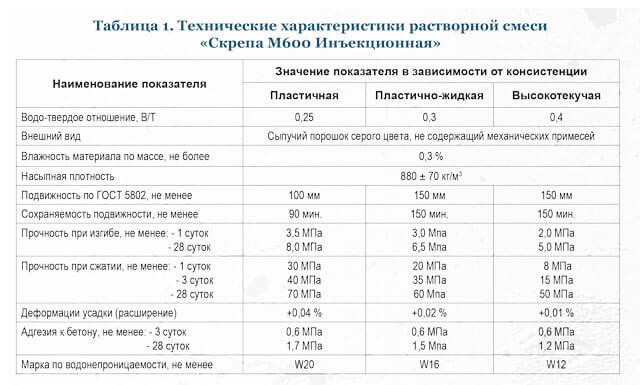

Для выполнения работ по подливке зазора «оборудование-фундамент» предлагаем использовать материал Группы компаний «Пенетрон-Россия» – ремонтную смесь «Скрепа М600 Инъекционная». Растворная смесь имеет высокую подвижность, а раствор высокую прочность уже через 1 сутки. Также при наборе прочности материал незначительно расширяется до 0,04%, из-за чего создается преднапряжение и надежная связь между оборудованием.

В растворную смесь «Скрепа М600 Инъекционная» допускается вводить мелкий кварцевый песок группы I по ГОСТ 8736-2014 «Песок для строительных работ. Технические условия». При добавлении заполнителя в смесь прочность раствора будет ниже.

Технология выполнения работ

Согласно требованиям ВСН 361-85 установка оборудования в проектное положение включает выполнение следующих операций:

1. Установка опорных элементов на фундамент.

2. Предварительная установка оборудования на опорные элементы с совмещением отверстий базовой детали (станины, рамы, основания) с фундаментными болтами.

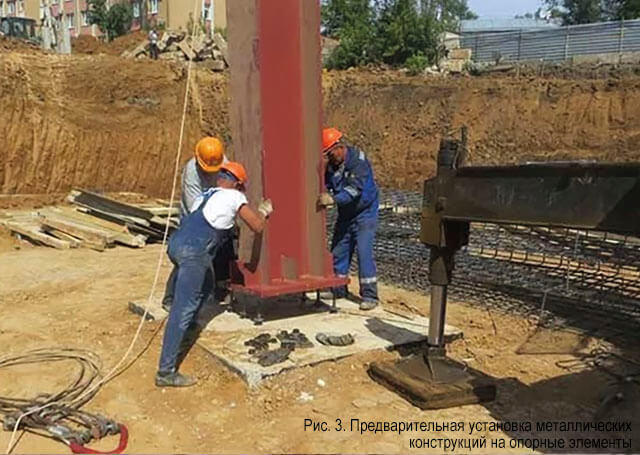

3. Введение оборудования (конструкции) в заданное положение в плане, по высоте и горизонтальности (вертикальности), путем необходимых регулировочных перемещений с контролем фактического положения и предварительной фиксацией перед подливкой (рис. 3)

4. Подливка зазора «оборудование-фундамент»

4.1. Подготовка основания

С поверхности бетона счистить все загрязнения. Стальные опорные элементы очистить от ржавчины до степени 2 по ГОСТ 9.402-2004. Непосредственно перед проведением подливочных работ бетонную поверхность необходимо увлажнить до максимально возможного насыщения. Установить опалубку.

4.2. Приготовление растворной смеси

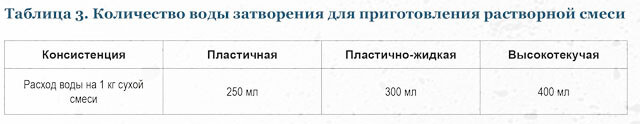

Для приготовления растворной смеси использовать только чистую воду и тару. Оптимальная температура воды затворения 20 °С. При понижении температуры воды схватывание растворной смеси замедляется, при повышении ускоряется. Пропорции сухой смеси «Скрепа М600 Инъекционная» и воды для затворения представлены в таблице

При перемешивании постепенно добавлять сухую смесь в воду. Смешивать в течение 2 минут вручную или с помощью низкооборотной дрели. Приготовьте такое количество растворной смеси, которое может быть использовано в течение 30 мин. Растворную смесь во время использования регулярно перемешивайте для сохранения первоначальной подвижности без добавления воды.

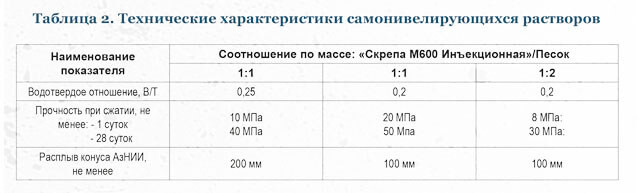

При использовании в качестве мелкого заполнителя песка необходимо следовать указаниям таблицы 2.

4.3. Укладка растворной смеси

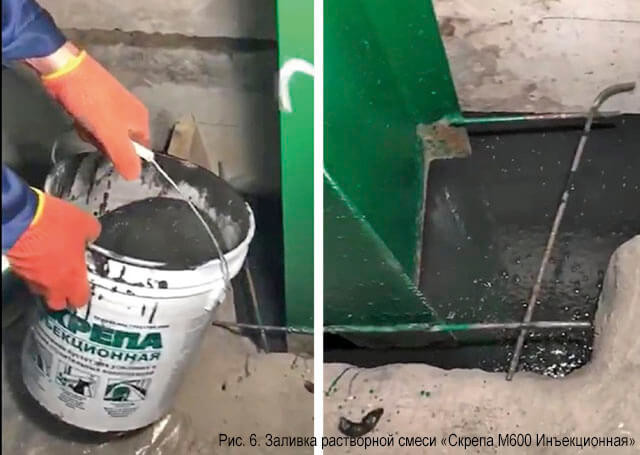

Залейте приготовленную растворную смесь в опалубку до соприкосновения с опорным элементом конструкции в соответствии с рис. 6.

4.4. Уход

После окончания выполнения работ свежеуложенной растворной смеси следует обеспечить уход в течение 3-х суток для достижения заявленных показателей. Поверхность необходимо защищать от механических воздействий, отрицательных температур и осадков. Кроме того, необходимо следить за тем, чтобы поверхности оставались влажными в течение этого же времени.

5. Закрепление оборудования

После набора раствором «Скрепа М600 Инъекционная» необходимой прочности, следует закрепить оборудование (конструкции) затяжкой фундаментных болтов с заданным усилием.
