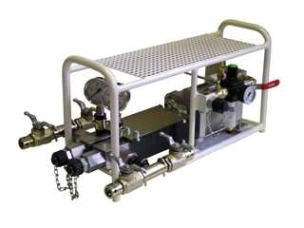

Двухкомпонентный нагнетательный насос для полиуретана типа S35-PU или CT-GX5
Поршни изготовлены из высококачественной нержавеющей стали и отличаются повышенной износостойкостью (большой ресурс работы).
Уплотнения высоконапорных поршней изготовлены из износостойкого полимерного материала.
Конструкция исключает попадание закачиваемых компонентов в приводную часть насоса.
Назначение
Предназначен для работы с полиуретановыми смолами и имеет пневматический привод с одним поршнем, который действует по принципу преобразования давления.
Показать полностью
Инструкция по применению
Скачать
PDF
695.9кБ
Ввод в эксплуатацию
Подсоединить сжатый воздух NW 19 подвод Rd 32 x 1/8“
Подсоединить высоконапорную часть Смола (тёмный продукт)
напорная сторона: О-ввод DN-20, NW 10 всасывающая сторона: NW 19, Rd 32 x 1/8" Катализатор (светлый продукт)
напорная сторона: О-ввод DN-20, NW 10 всасывающая сторона: NW 19, Rd 32 x 1/8"
Всасывающие шланги вместе с защитным чехлом полностью окунуть в жидкость (смолу) так, что бы воздух ни попал во всас. ТОЛЬКО ПОСЛЕ ЭТОГО запустить насос. Насос включается и выключается путём открытия или закрытия вентиля сжатого воздуха. Частота движений поршня устанавливается так же путём открытия пробкового крана. Число движений поршня, во время всасывающего периода, не должно превышать 15-20 в минуту. В дальнейшем (рабочий режим) часто движений поршня не должна превышать 65-70 в минуту.
После того как продукт с обеих сторон засосан и на выходе из промывочного трубопровода в продукте нет пузырьков воздуха, можно приступать к инъекционным работам. Для этом открыть пробковый кран в подающем трубопроводе, а в промывочном закрыть.
Если насос при не большой частоте остановится в «конечном» положении, то необходимо не на долго открыть кран в промывочной магистрали, для того чтобы насос начал снова работать.
Показать полностью
Характеристики
Подключение сжатого воздуха Быстроразъемное
Подключение на всас, белый Rd 32 x 1/8“
Подключение на всас, черный Rd 32 x 1/8“
Отвод (высокое давление), белый О-соединение NW 20
Отвод (высокое давление), черный О-соединение NW 20
Рабочее давление сжатого воздуха (макс.) 7 bar
Рабочее давление (макс.) Pmax = 238 bar
Габаритные размеры (Д x Ш x В) 770 x 440 x 400 мм
Вес ~28 кг
Диаметр воздушного поршня: 160 мм
Диаметр высоконапорных поршней: 25 мм
Рабочий объем (общий) 49 см³
